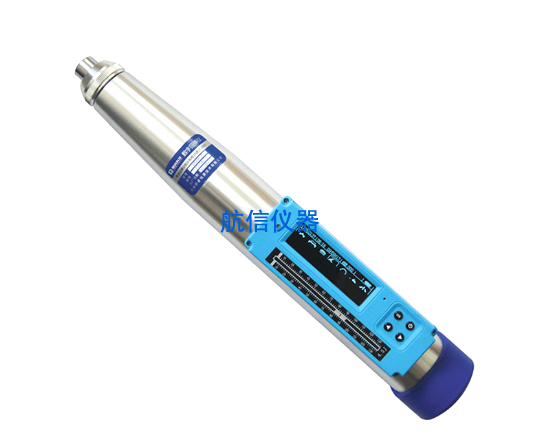

HT550D一體式數顯高強回彈儀

1、嚴格按照國家高強回彈儀生產和生產標準（GB/T9138-2015）；完全符合國家回彈儀檢定技術規程（JJG817-2011）的要求；適用于國家行業標準《回彈儀》（JGJ/T294-2013）以及各種地方標準。用于各種建筑工程中C50-C90

在線咨詢

產品詳情

一、簡介：

1、嚴格按照國家高強回彈儀生產和生產標準（GB/T9138-2015）；**符合國家回彈儀檢定技術規程（JJG817-2011）的要求；適用于國家行業標準《回彈儀》（JGJ/T294-2013）以及各種地方標準。用于各種建筑工程中C50-C90混凝土抗壓強度的無損檢測。

對回彈儀的傳感器部分進行了革命性的結構創新。電子模塊分為上殼體和底殼體。底殼有四個螺釘安裝孔，可隨時安裝在所有普通機械回彈儀的秤上，以便于快速組裝和更換疲勞或幾乎報廢的普通機械零件。顯示、通信、鍵控命令控制、語音和藍牙高度集成。在殼體中，對防塵結構設計進行了優化，大大提高了系統的穩定性和**性。

主要功能有：

回彈采樣、強度查看、數據上傳、生成測試報告、藍牙上傳、藍牙打印等功能。按鍵設計有4個按鍵：左鍵、右鍵、OK鍵和C鍵（開機）。具有自動記錄、自動存儲、自動計算、自動數據處理等功能，大大提高了回彈檢測的工作效率，降低了檢測人員的勞動強度，體現了科學、先進、公正、準確的回彈檢測，使無損檢測得以實現。數字化和智能化的新時代。

2、隨機軟件：隨機捐贈的計算機數據處理軟件?，F(xiàn)場采樣數據完成后，回彈器通過USB端口連接計算機，讀取采樣數據。

3、資料查閱：取樣后，可立即檢查原始回彈值、測區強度值和構件綜合評價。

藍牙傳輸：利用移動客戶端的APK軟件實現在線上傳。

藍牙打?。哼x用便攜式藍牙打印機，在采樣點打印數據，適合現場監督和工程咨詢。

4、強度測量曲線：內置國家標準統一曲線和若干局部強度測量曲線。用戶還可以通過計算機軟件預設自己的特殊曲線。

回彈外觀：回彈設計美觀、大方、緊湊方便，OLED液晶屏顯示圖標菜單圖像美觀，便于手持操作和數據查看。

5、傳感器：高精度非接觸式光耦合器和具有自主知識產權的光柵傳感器**滿足檢測數據的精度。

6、回彈讀數：機械式回彈計沒有遮擋滑塊的光標值，自帶式液晶屏的機械指示值**統一，便于隨時相互校驗。

二、依據標準

《回彈儀國家檢定技術規程》（JJG817-2011）
《國家行業標準《高強混凝土檢測技術規程》（JGJ/T294-2013）

三、主要技術參數

1 內存量：240個構件，***多76000多個測點及相關數據
2 計量檢定規范：執行《混凝土回彈儀檢定技術規程》（JJG817-2011）
3 標稱動能：5.5J
4 彈擊拉簧剛度：1100****50.0n/m
5 指針長度：20.0****0.2mm
6 指針摩擦力：0.65****0.15n
7 彈擊桿球面半徑：R18****1.0
8 彈擊拉簧工作長度：86.0****0.5mm
9 彈擊桿沖擊長度：100.0****0.5 mm
10 彈擊錘起跳位置：刻度尺“0”+1
11 鋼砧上的率定值：83****2
12示值一致性：≦****1
13 顯示屏：2.8” 256x64(點陣)
14 電池電源：1600毫安 3.7V鋰離子電池

四、技術優勢

◆ 機械回彈儀和電子倉分體模塊化設計，方便快速組裝和更換已經疲勞或瀕臨報廢的機械回彈儀。
◆ 顯示、語音、藍牙及指令控制集成度高，并且優化了防塵結構設計，大大提高了系統的穩定性。
◆ 隨機贈送計算機數據處理軟件，在現場采樣數據完成后，通過USB端口連接電腦上傳采樣數據。
◆ 采樣完成后可以立即查看已完成構件的原始回彈值、測區強度值、構件整體綜合評定等數據。
◆ 配合手機客戶端APK軟件可以實現在線上傳。
◆ 選配便攜式藍牙打印機，可以在采樣現場進行數據打印，適合于現場監督和工程會診。
◆ 具有高精度的非接觸式光耦、光柵傳感器**滿足檢測數據的準確性。

一體式數顯高強回彈儀
