路面構造深度測定儀

產品名稱：

路面構造深度測定儀

二、主要用途：

用于測得路面宏觀粗糙度。

三、技術參數：

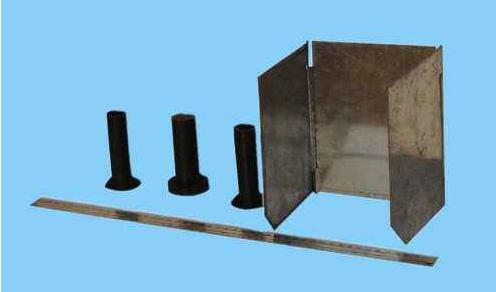

★主要構造：量筒、推平板、鋼直尺
PS-1型路面結構深度檢測儀的用途及應用范圍
該方法適用于瀝青路面和水泥混凝土路面表面結構深度的測量，以及路面宏觀結構的評價。

四、主要測試設備

1、人工砂層：由筒體和推板組成。
2.測砂缸：形狀和尺寸如圖T0961-1所示。一端封閉，容積25mL+0.15mL，通過稱量測沙缸內的水質，即可確定容積V，并可調整其高度，使其容積符合規定。采用專用刮板尺，可測量缸口刮砂平整度。
3、推板：形狀和尺寸如圖T0961-2所示。推板應由木材或鋁制成，直徑為50毫米，底部為1.5毫米厚的橡膠板，其上有圓柱形手柄。
4、刮尺：可代替750 PX鋼板尺。
5、砂量：足夠干凈的均質砂，粒徑0.15mm-0.3mm。
6、量規：鋼板量規、鋼帶量規或?qū)Ｓ媒Y(jié)構深度計，用直徑代替結構深度作為刻度單位。
其他2.4種：沙箱（小鏟）、掃帚或刷子、擋風玻璃等。

五、試驗準備

1備砂量：取凈細砂，干燥，篩分，取0.15mm-0.3mm砂，放入適當容器備用。測量沙子只能在道路上使用一次，不應重復使用。
2根據隨機抽樣方法，確定試驗點的截面位置。測量點應該在車道的軌道上，并且離路面邊緣不應小于1米。
五、試驗程序
1使用掃帚或刷子清潔靠近測量點的道路。面積不小于750 px×750 px。
2砂子用小鏟子裝載，并在沿著筒壁的矢量砂筒中填充砂子。在便攜式砂桶上，輕敲硬路面三次，使砂子緊湊，再用鋼尺刮一次砂面。
3將沙倒在地上，使用底部有橡膠片的推板，重復從內向外的旋轉鋪展運動，稍加努力，盡可能小心地將沙向外鋪展，使沙子填入粗糙路面的空隙中，鋪設t沙盡可能圓，表面上不留浮沙。注意不要使用太多的力或在向外伸展時用力向外推。
4用鋼板尺測量圓的兩個垂直方向的直徑，取平均值**到5mm。
5根據上述方法，同一地點平行測量不少于三次。三個測量點均位于輪軌帶上，測量點之間的距離為3～5m，同一位置應由同一實驗者確定。測量的位置由中間測量點的位置指示。
