一、儀器和材料

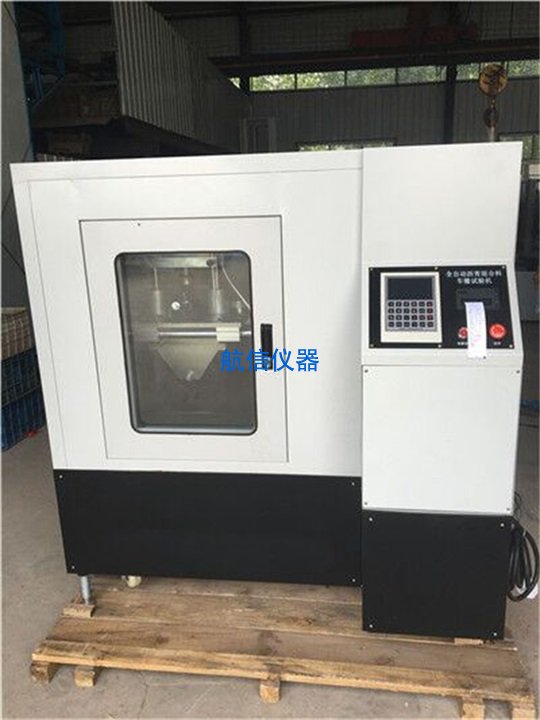

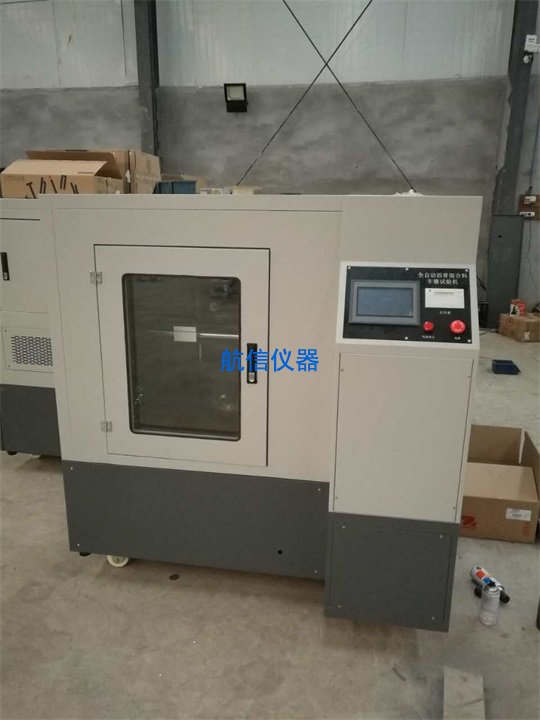

1瀝青混合料車轍試驗機：主要由以下部件組成：
試驗臺：可牢固安裝兩種寬度(300 mm和150 mm)的試樣試驗?zāi)５闹付ǔ叽纭?/span>
試驗輪：橡膠制的實心輪胎，外徑φ200mm，輪寬50mm，橡膠層厚15mm。橡膠硬度（標準硬度）20℃時為84±4，60℃時為78±2。試驗輪行走距離為230mm±10mm,往返碾壓速度為42次/min±1次/min（21次往返/min）。允許采用曲柄連桿驅動試驗臺運動（試驗輪不移動）或鏈驅動試驗輪運動（試驗臺不動）的任一種方式。
注：如不符合要求，應及時檢查和更換輪胎橡膠的硬度。
加載裝置：試驗輪與試件在60℃(0.7 MPa±0.0 5 MPa)接觸壓力作用下的總載荷約為78 kg，可根據需要進行調整。
模具試驗：鋼板由底板和側板組成，模具內徑300 mm，寬度300 mm，厚味50 mm(實驗室制造)，150 mm寬的現場切割試樣也可固定。
變形測量裝置：一種自動檢測車轍變形并記錄曲線的裝置，通常使用LVDT、電子百分位表或非接觸式位移計。
測溫裝置：自動檢測和記錄樣品表面和恒溫室溫傳感器、溫度計，精度0.5℃。
1.2恒定溫室：車轍試驗機必須安裝在恒溫室內，配備加熱器、空氣循環裝置和自動溫度控制設備，可使溫室溫度恒定為60℃±1℃(試樣內部溫度為60℃±0.5℃)，以及其他所需溫度。用于隔熱試件和測試。溫度應自動連續記錄。
1.3刻度：重15公斤，靈敏度不超過5克
二、技術參數
碾壓速度： 42±1次/min(單程)試驗距離： 230±10mm
電壓： 380V～3000W
橡膠輪硬度： 78±2(60℃)
碾輪試驗的接觸壓強： 0.7±0.05mpa
試模尺寸： 300×300×50mm
位移測量范圍： 0～30mm
位移精度： ≤0.01mm
試驗時間： 60～240min
控溫范圍： 常溫～80℃
精度： ±0.3℃
三、主要特點：
1.通過六年的生產經驗，根據市場反饋，不斷改進產品結構，使用戶更方便使用。
2.在使用關鍵部件時，嚴格按照規范的要求，同時高于規范的要求，才能真正反映測量結果。
3.在溫度控制方面，采用了高精度PID控制技術，使箱體內溫度嚴格控制在60℃±0.5℃，完全滿足實驗要求。
4.采用高精度位移傳感器，精度達到1‰，完全滿足測試要求。
5.試驗過程具有自動和手動控制功能，并隨時間調整汽車的位置。
6.該軟件功能強大，功能成熟，界面友好，可以修改位移校核值，保證數據的準確性。
7.不銹鋼用于試驗機和恒溫箱的整體結構。
8.恒溫箱可用于保持試驗?zāi)＞叩慕】怠?/span>
9.測試輪的壓力可隨時調整，高可達1.0Mpa，以滿足不同的測試要求。
10.雙操作模式，無需使用計算機即可降低操作難度。
四、目的和適用范圍
該方法適用于瀝青混合料抗高溫車轍性能的測試，可用于瀝青混合料設計的高溫穩定性試驗。
車轍試驗的試驗溫度和車輪壓力可根據有關規定和要求進行選擇，試驗溫度為60℃，車輪壓力為0.7MPa，根據需要，45℃也可用于寒冷地區，70℃可用于高溫，但應在報告中注明。原則上，試驗開始后的動態穩定性計算時間為45 min~60 min。
本方法適用于按T0703用輪碾成型機碾壓成型的長300mm、寬300mm、厚50mm的板塊狀試件，也適用于現場切割制作長300mm、寬150mm、厚50mm板塊狀試件。根據需要，試件的厚度也可采用40mm
