一、 產品簡介

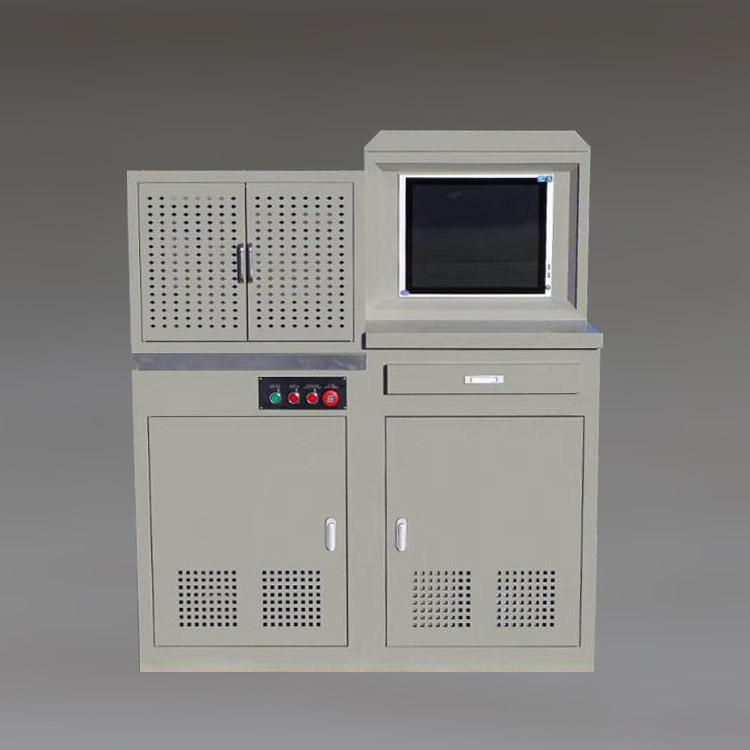

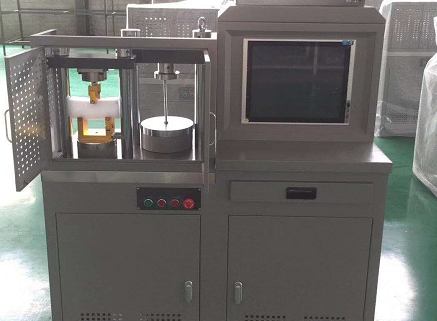

水泥全自動壓力試驗機本機主要用于測試磚、石、水泥、混凝土等材料的抗壓強度。
二、產品說明：
1、液壓系統
油罐中的液壓油通過馬達驅動高壓泵進入油路，流經單向閥、高壓過濾器、差壓閥組、伺服閥，并進入油缸。計算機將控制信號發送給伺服閥，控制伺服閥的開啟和方向，從而控制進入缸內的流量，實現恒速試驗力的控制。
2、控制系統
該系統包括數字伺服閥、高精度傳感器、控制器和軟件。滿足GB、ISO、ASTM等標準的水泥、砂漿、混凝土和其他材料試驗要求，水泥全自動壓力試驗機升級為一體式結構，結構更緊湊、使用更方便。
三、該系統具有以下特點：
它具有力閉環控制功能；
恒載率加載或等應力率加載可實現。
電子測量由微機實現，測試自動完成。
計算機自動計算結果并打印報表。

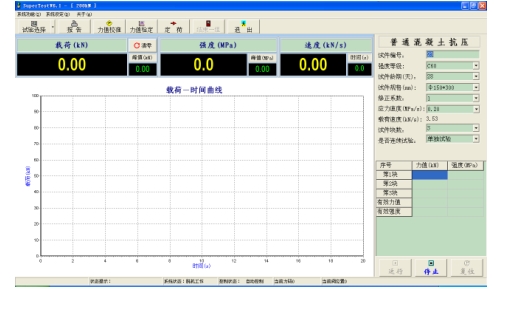

圖一：試驗機主界面
圖一：試驗機主界面
四、**保護裝置：
當試驗力超過**試驗力的3%時，過載保護，油泵電機停機。
五、主要性能技術指標：
**試驗力300kN
試驗力示值相對誤差≤****1%
加荷速率 0.3KN/S～10KN/S
加荷速度誤差****5%
承壓板尺寸φ120mm
活塞**行程60mm
活塞直徑φ130mm
油液***高壓力25MPa
油泵額定流量1.52L/min
電機功率0.75kW
主機外形尺寸㎜870×450×1400mm
主機重量400Kg
