產品簡介：

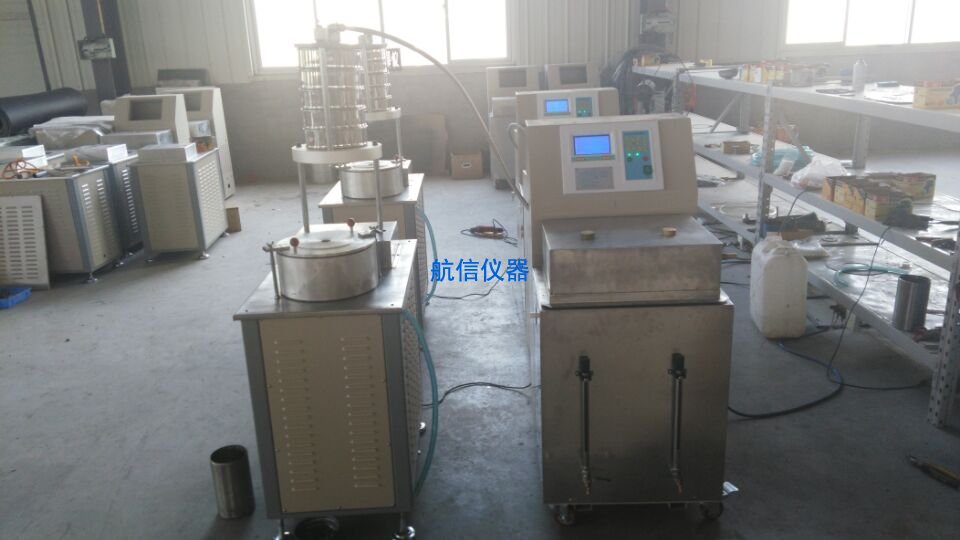

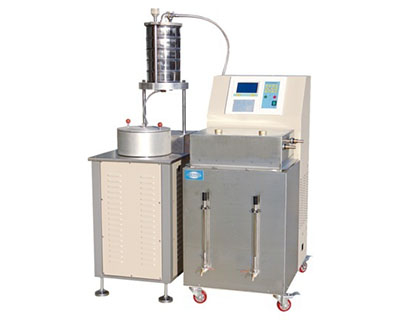

GSY-V型全自動瀝青抽提儀（以下簡稱儀器）主要適用于離心分離法測定粘稠石油瀝青拌制的瀝青混合料中瀝青含量（或油石比），并可對集料進行初步篩分,以評定路面施工時商品瀝青的質量，也適用于舊路調查時檢測瀝青及瀝青混合料的瀝青用量,是公路交通行業施工單位、試驗室、科研單位及教學機構的**設備。

主要技術參數

   試樣容量                1000g～3000g
   抽提精度                約0.1%
   抽提時間                20～40分鐘/次
   離心軸轉速               6000rpm
   整機功率                4KW
   電源                  三相4線380V 50Hz
   凈重                  386kg
   主機外形尺寸（長×寬×高）       1190×990×1660mm

結構原理

儀器由底盤、離心分離系統、電磁振動篩分系統、溶劑供給系統、溶劑回收系統、電氣控制器等組成。

●離心分離系統由離心軸（配有精密滾珠軸承）、離心筒、離心軸護套、收

集槽、雙速電機、高速傳動平帶等組成。

●振動篩系統由振動電機、錐形篩分座、可調緊定手柄、篩子、

噴淋蓋及鎖緊螺母等組成。

●溶劑供給系統由供液管、溶劑泵、泵輸液管、抽提管、清洗管組成。

●溶劑回收系統由溶劑室、溶劑回收室、冷凝箱等組成。溶劑室設有冷卻管、直讀液位計、溶劑排放閥。溶劑回收室上部設有冷卻格柵?；厥帐抑性O(shè)有清洗噴頭、1只多功能集成液位開關、1只電加熱器、1只溫度傳感器、液位計、混合液排放閥。

●冷卻水循環系統溶劑室、冷凝室設有水冷盤管，由外部軟管聯接水泵。冷卻水壓力大于2bar,水溫應低于12℃。冷凝室上部軟管為進水管，溶劑室下部軟管為排水管。

**使用注意事項

1．儀器安裝就位時,應使儀器保持水平位置；

2．儀器應設置**可靠電氣接地線；

3．使用前應檢查高速傳動平帶松緊程度.正常情況下每3個工作日檢查一次,通過拉緊螺桿進行適當調整；

4．開機前,應手動盤車無誤后,用手動試機按鈕點動設備,如無誤,方可正常操作設備；

5．離心軸為逆時針方向旋轉.如相序錯指示燈亮,須調整電源三相接線,否則操作無法正常進行；

6．設備運轉前,須確保冷卻水正常供給,否則自動操作無法進行(同自動操作聯鎖)；

7．離心機運轉中途停止時,須關閉電源,取出離心筒,清理殘物.嚴禁帶負荷啟動離心系統,否則將損壞離心軸系統；

8．離心軸停止運轉前,嚴禁打開收集槽蓋；

9．裝、取離心筒時,必須關掉電源；

10．定期排放溶劑回收室內高濃度瀝青混合液。
