一、產品參數；
1、磨削動力頭功率：1.1KW*2臺 3000轉/分
2、工作臺電機功率：0.55KW 1500轉/分
3、磨輪直徑： 180～200mm
4、可磨標樣規格：
A、方塊：50*50*50～150*150*150mm
B、圓柱：50～150mm
5、標準精度：
A、平面度：50范圍內公差****0.05mm
B、光潔度（按機械加工粗糙度標準）：Ｒa3.2
6、自動磨削進給量：0.04～0.12mm可調
7、冷卻裝置：接自來水冷卻
8、外形尺寸：長1200*寬1000*高*1200mm
9、重量：350kg
二、產品簡介：

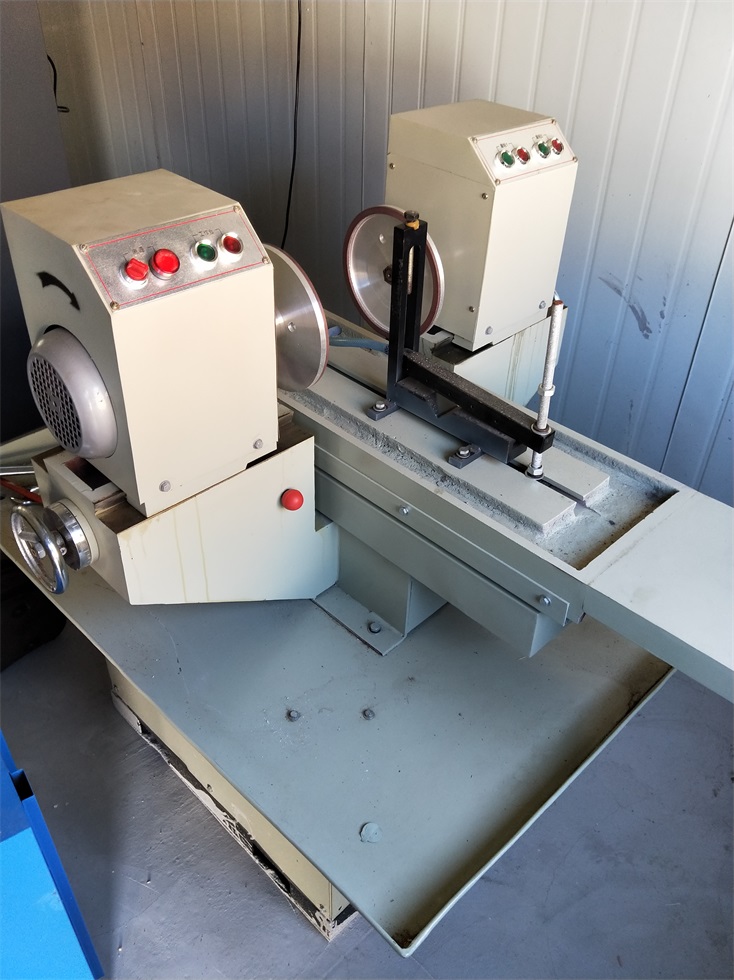

本機是制造各種巖石、礦石、混凝土等非金屬固體標準樣品進行機械試驗的**設備，可與我廠生產的鉆孔原型自動巖石切割機配合使用，可加工高精度的方形或圓柱形試件。該機由機座、工作臺、磨頭、變速箱傳動系統、電控裝置等組成，整機操作方便，自動送料，性能穩定。
三、詳細介紹：
1.機械部分：工作臺往復部分由電機驅動，輸出低速驅動螺桿工作，使螺母倒轉，螺母固定在工作臺下，以驅動工作臺進行往復運動。本機磨頭用金剛石砂輪直接安裝在兩臺專用電機主軸上，分別由兩臺水平工作臺前后驅動，可自動驅動，也可手動驅動。
2.電氣部分：本機的控制按鈕分別安裝在兩個電源頭上，操作方便。由于使用水冷和飛濺嚴重，本電路控制36V的**電壓，工作時不因水而泄漏。工作臺下安裝的兩沖程開關控制交流接觸器，使工作臺來回移動。只要按下工作臺按鈕即可。
四、安裝與調試：
在安裝和使用設備之前，必須詳細了解規格中與安裝、調整、操作等有關的事項。
1.機器***好安裝在鑄造基礎上，地面必須平整牢固，機器腳的螺栓必須固定，必須避免機器的工作振動。
2.安裝后，應清洗機床防銹涂層的所有部分，擦拭干凈，然后在每一個滑動表面和導軌上添加潤滑油，然后用手輕輕移動手輪和圓盤，以檢查旋轉是否正常。
3.連接自來水。
4.檢查電路和每個控制元件，熔斷器結是否松動，掉線等。
5.設備必須可靠接地，只有正確檢查后才能打開電源。
6.按下磨頭按鈕，立即按停止鍵，每個磨頭應按刻度箭頭的方向旋轉。**不允許按箭頭校準的相反方向轉動，使磨頭的強螺母容易松開，使磨盤松動，設備損壞。
7.按主動力按鈕，再按工作臺按鈕，工作臺來回移動，動作靈活流暢。
8.將手動和自動手柄拉到每個磨頭的下部，無論它是否靈活，否則必須在滑動部分加潤滑油并再拉幾次。
9.打開工作臺夾具上的水開關，冷卻水應噴出，流量應足夠。
五、使用方法：
1.把握好樣品塊，注意兩邊的對稱性，堅持夾具。
2.離開兩個磨頭，使工作臺移動時樣品塊不會撞到砂輪。
3.安裝防護罩并打開水源開關。
4.按主電源按鈕。
5.分開按磨頭按鈕，使磨頭按箭頭所指示的方向旋轉，否則總電源將被調整，不得反推。
6.按下工作臺按鈕。
7.手動給磨頭送料，使手柄自動拉至自動位置，將兩個磨頭分別進行，將手柄研磨到手動位置后，再進行多次磨削，以保證標準樣品的光潔度。
8.磨完后，退出磨頭。
六、試驗注意事項：
1.每個夾緊試樣應清洗夾具和試樣表面，否則殘余材料將降低試樣的磨削精度。
2.**時候都不能手動送粉，否則會損壞砂輪和設備。
3.自動磨削后，先停止工作臺，不要先停止磨頭
4.應注意磨削過程中冷卻液流量是否足夠，過少會加速金剛石砂輪的磨損。
5.金剛石砂輪不得敲門，否則會影響使用壽命，新砂輪必須在使用前用普通剛玉砂輪開啟，磨削時才會鋒利。
