一、簡介：
用于測定金屬材料在動載荷作用下的抗沖擊性能，是冶金機械制造及其它設備必不可少的測試儀器，也是科研單位進行新材料研究必不可少的測試儀器。
二、主機的結構和工作原理：

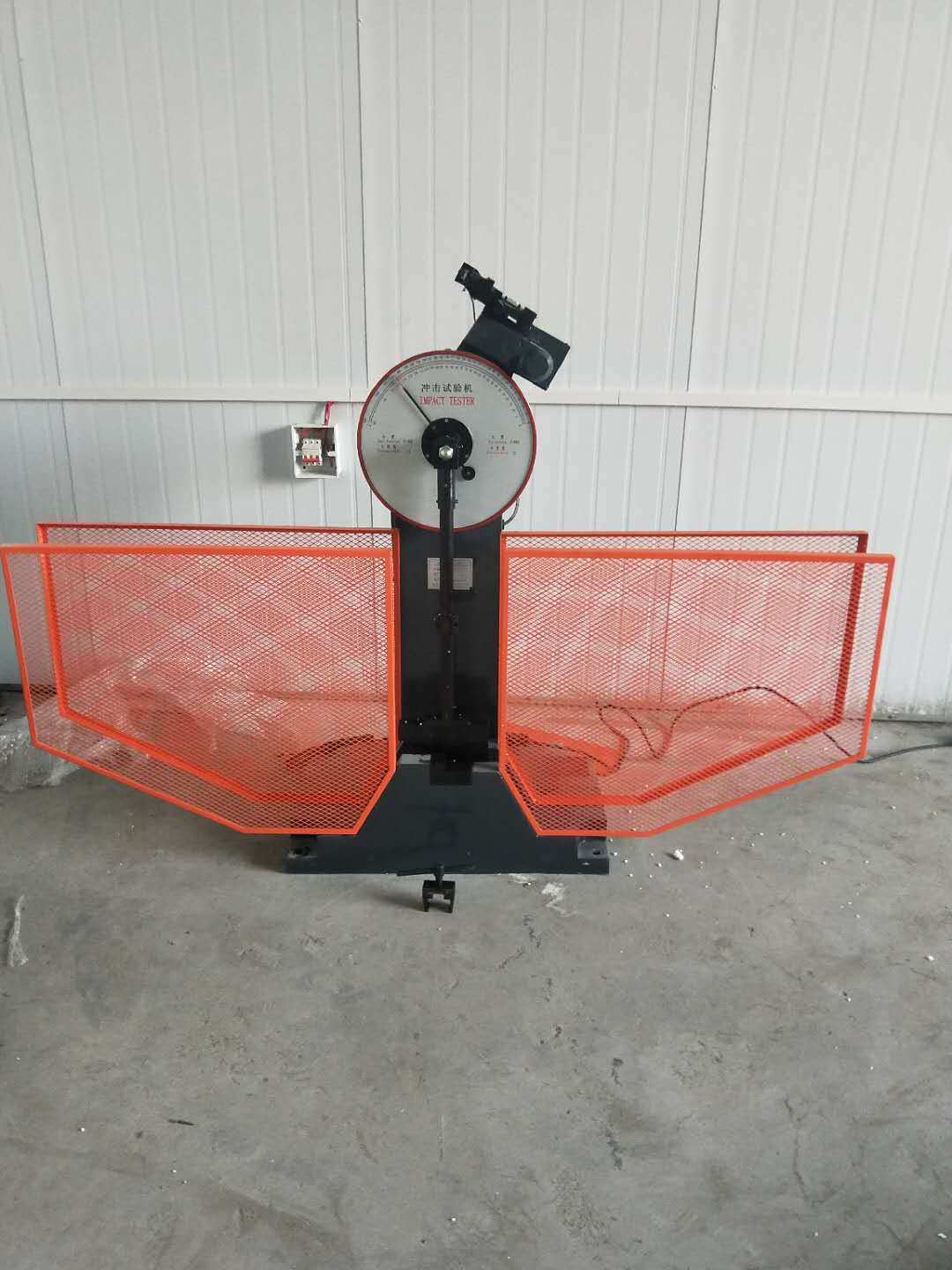

1.低溫沖擊試驗機由主機、低溫裝置、送料機構和自動定位機構組成。
2.低溫裝置：該低溫裝置是我公司根據GB/T 229-2007"金屬材料錘錘沖擊試驗方法"的要求研制的***新壓縮機制冷設備。利用串級壓縮機的制冷技術，采用熱平衡原理和循環攪拌方式，實現了樣品的自動均勻冷卻和恒溫，**符合國家標準規定的溫度控制指標。低溫儲罐采用單片機技術控制，數字顯示溫度值，自動溫度控制，自動時間記錄，自動報警，操作簡單**，制冷速度快，體積大，溫度控制精度高。是一種理想的金屬材料低溫沖擊試驗樣品冷卻保溫設備。
3，送料機構:試樣在低溫裝置中冷卻到設定溫度后，送料機構能快速可靠地將試樣送到夾具支撐面，送料機構由送料裝置和阻尼裝置兩部分組成，送料機構的運動是電機經過尺寸皮帶輪，摩擦片，齒輪軸到齒條，送料桿使電機前后轉動，轉化為送料桿的直線運動快速向前送料，向后復位。齒條運動時，通過氣缸的阻尼作用帶動阻尼缸活塞桿，使齒條前進和齒輪轉動阻力，通過摩擦輪摩擦降低進給速度。為了保證樣品可靠地放入鉗子和送料桿中，正確地回到原來的位置。摩擦片打滑，保護部件不受損傷，調節螺母前后位置，改變彈簧壓力，改變摩擦力，改變進給桿推力，調節阻尼缸內節流閥，改變油量。進給桿的正，反，停是進給桿的屏蔽塊發出的電信號，以阻斷接近開關，控制電機轉向。
4，定位機構:試樣必須靠近夾具的側面，使試樣缺口正確地位于擺軸的**。試樣靠近夾具的側面，由定位機構保證。當試樣從送料桿送到前支架時，由于固定彈簧的作用，試樣靠近夾具的側面向前移動。當試件后端未與固定彈簧分離時，前端進入后夾面。當進給桿彈簧被壓縮時，電磁鐵得到信號后復位，定位機構遠離試件定位面進行沖擊。定位機構與支架為一體，電磁鐵牽引和彈簧復位帶動定位塊上下移動，在彈簧的作用下推動定位螺釘，定位螺釘始終靠近定位面，同時定位機構帶動側面的彈性頂柱
三、技術參數
| 產品型號 | JBS-300B | JBS-500B | |
| 控制方式 | 單片機控制 | ||
| 大沖擊能量 | 300J 150J | 500J 250J | |
| 小讀數值 | 1J | 2J | |
| 沖擊速度 | 5.2m/s | 5.4m/s | |
| 擺錘預揚角 | 150° | ||
| 角度準確度 | ****0.1° | ||
| 試樣支座跨距 | 40mm | ||
| 支座鉗口圓角 | R1.0～1.5mm | ||
| 沖擊刀刃圓角 | R2.0～2.5mm(R8mm) | ||
| 沖擊刀刃厚度 | 16mm | ||
| 擺錘**至沖擊點距離 | 750mm | 800mm | |
| 標準試樣尺寸 | 10×10(7.5或5)×55mm | ||
| 沖擊擺錘配置 | 150J/300J各一個 | 250J/500J各一個 | |
| 主機外形尺寸 | 2124×600×1340mm | 2124×600×1340mm | |
| 整機重量 | 450 | 580 | |
| 供電電源 | 三相四線制50Hz /380V | ||
四、測量和控制部分解釋?zhuān)?/span>
1.視窗平臺，屏幕顯示，鼠標操作
如果需要輸出實驗報告，至少需要安裝MicrosoftWord或Excel版本的Office 2003。
2.該軟件支持多個擺錘。
3.記錄沖擊強度、沖擊能量等，計算**、***小均值和標準差。
4.自動計算測試結果。
5.自動測量搖擺期。
