本儀器是根據中華人民共和國交通部"公路工程與瀝青混合料試驗規范"T 0709瀝青混合料試驗標準研制的。對瀝青混合料或瀝青路面施工質量進行配合比設計，適用于馬歇爾穩定性試驗和浸沒馬歇爾穩定性試驗。該方法適用于標準101。6mm試樣圓柱體(Φ101)。6mm×63。5mm)和大型馬歇爾試樣圓筒(Φ152。4mm×95。3mm)由JTGE20-2011公路工程和瀝青混合料試驗規范T 0702形成。
文書的組成：

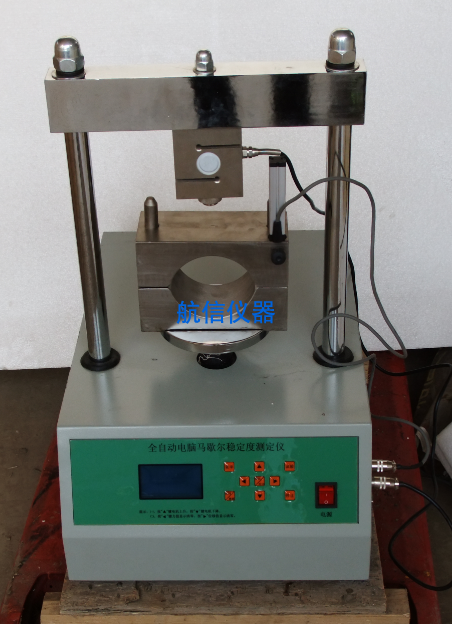

馬歇爾穩定性自動測試儀包括主機、測力裝置、流量測量裝置、打印裝置及相關附件，用于測量馬歇爾試驗中的穩定性和流量值。同時，該測試儀的主機可以完成各種只需少量變化并配備相關附件的垂直載荷測試。
特色：
1.可實現自動加載、自動關機、數據顯示、數據采集、峰值識別、峰值保持和數據打印等功能。
2.該電路采用強電與弱電、數模分離，電子元器件均為**，工作溫度范圍廣，工作性能穩定，重復性好，抗干擾能力強。
3.采用軟硬件三重自保護功能，保證了測試過程的**性和可靠性，整機美觀、重量輕。4.采用模塊化設計思想，各功能模塊相對獨立，便于維護和維護。
LWD-5瀝青混合料馬歇爾穩定性測試儀的主要特點：
1.配備過載保護和跌落過載保護。
2.操作簡單，測試數據準確，性能穩定可靠。
3.該儀器的自動測試顯示并打印了穩定性和相應的流量值，并繪制了試樣的應力和變形的坐標曲線。
4.可儲存15組樣本的測試結果。
5.大的液晶顯示曲線，穩定性和流量值。
6.有兩種流量值檢測：單通道和雙通道。
測試由儀器或計算機自動控制，試樣壓縮變形過程的數據和曲線由計算機自動存儲和顯示，可通過打印機打印輸出，并可使用**彩色噴墨打印機進行選擇。
8.先進的自動分析軟件根據瀝青混合料配合比設計方法繪制各種曲線，自動給出***佳瀝青用量，可通過打印機輸出。
9.大型馬歇爾試驗可選用大型水頭，兩種試驗也可選用雙水頭。
10.這臺機器配備了USB接口。
11.可選串口，可分析和處理上位機軟件。
GB/T1297-1989 LWD-5瀝青混合料穩定度儀應用說明
1.確保接地良好，插座就位，檢查正確后可開啟電源。
2.試驗操作：
安裝儀器，將試樣放入壓力頭，插入流量傳感器，按"開始"鍵，"停止"到左下端的"Load"，然后測試就開始了。該儀器自動控制機械零件的加載，當加載到試樣斷裂時，自動停止加載，自動記錄試樣及其相應的流量值的**壓力(即穩定性)。有限公司，測試完成了。該儀器自動控制機械部件下降到**高度，便于更換試件。在測試過程中，顯示屏實時顯示測試狀態，當試件與傳感器接觸時開始記錄測試曲線。左下角"停止"變成"記錄"，直到試樣破碎，并顯示峰值壓力、流動數據和計算模量。
3.打?。河脩襞c打印機正確連接，測試后按"打印"按鈕，打印機打印上一次實驗的曲線和數據。
4.手動上升/下降：按住"向上"鍵，試樣框架上升；按住"下降"鍵，測試框架下降，釋放和停止。
